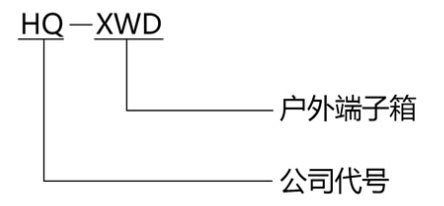

產品型號及含義
全部分類 >
戶外端子箱
HQ-XWD戶外端子箱是一種轉接施工線路，對分支線路進行標注，為布線和查線提供方便的一種接口裝置
關鍵詞：
安裝
端子
箱體
所屬分類：
智能配電箱系列
咨詢熱線：
戶外端子箱
圖文詳情
HQ-XWD戶外端子箱是一種轉接施工線路，對分支線路進行標注，為布線和查線提供方便的一種接口裝置。
本產品箱體采用2.0mm厚304#不銹鋼鋼板制作，外部采用微痕和無痕制作工藝，美觀大方。箱內裝有溫濕度控制器，用于阻止凝露和預調溫度，破壞產生凝露的小環境，杜絕因結霜、凝露造成的絕緣下降和短路故障。
結構特點
固定孔在箱體外部，箱體結構按戶外防水設計，適用于各種不同類型的氣候條件和運行環境。采用不銹鋼把手、門軸，箱門內部裝有限位和防反彈機構，箱門的接地采用銅編織線壓接端子后與箱內接地排連接。鎖桿及鎖舌用不銹鋼材質或熱鍍鋅材質。箱體前后開門，全正面化操作；計量和保護測量回路端子排分開背對背設置。
箱內安裝的裝置、元器件排列整齊、層次分明，符合人體工學，便于接線、維護。工作接地和保護接地分開設置，安全可靠。端子排旁可安裝線槽，一般端子、弱電端子間隔，標識清晰準確，并具備同時進行橋接和測試的功能。
應用范圍和特點
應用范圍：
主要用于發電廠及變電所斷路器、電壓互感器、變壓器、計量二次線路終端連接，以及變電所檢修電源、工業企業中動力配電箱、動力控制箱等。
功能特點
1.本結構由鋼板彎曲焊接而成。箱內有安裝支架，安裝梁可以在其上固定并能做上下調整，元件安裝極為靈活。
2.箱體前后有門，可離墻安裝并能在前后同時進行維護。箱體底板開橢圓或方形電纜孔，裝護線膠圈，設有防火泥圍擋，現場施工非常方便。箱體兩側開有通風孔，可用于潮濕地區安裝。
常規配置
1.插座
2.門控開關控制的LED照明燈具
3.溫、濕度控制器及除濕裝置
4.接線端子
5.空氣開關
6.零排
7.工作接地排和保護接地排
工作環境條件
1.環境溫度：最高氣溫+60℃,最低氣溫-40℃；
2.海拔：≤4000m；
3.風速：相當34m/s,不大于700pa；
4.濕度：日相對濕度平均值不大于95%,月相對濕度平均值不大于95%；
5.防震：水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2；
6.安裝地點傾斜度：不大于3°；
7.安裝環境：周圍空氣應不受腐蝕性、可燃性氣體，水蒸氣等明顯污染，安裝地點無劇烈震動；
8.訂購本產品超出上述條件的規定時，可與本公司協商。
技術參數
1.額定電壓：1kV
2.額定頻率：50Hz
3.箱體防護等級：IP65
4.絕緣電阻：≥2MQ
