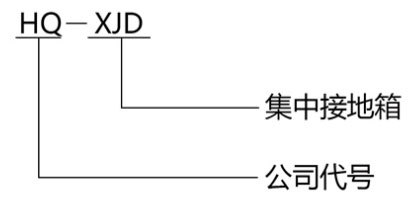

產品型號及含義
全部分類 >
集中接地箱
HQ-XJD集中接地箱是為電氣化鐵路系統主變壓器、電抗器、27.5kV自耦變壓器及PW線回流、軌回流等集中提供接地保護，并可遠程監測接地電流的接地匯流裝置
關鍵詞：
接地
安裝
箱體
所屬分類：
智能配電箱系列
咨詢熱線：
集中接地箱
圖文詳情
HQ-XJD集中接地箱是為電氣化鐵路系統主變壓器、電抗器、27.5kV自耦變壓器及PW線回流、軌回流等集中提供接地保護，并可遠程監測接地電流的接地匯流裝置。
本產品箱體采用2.0mm厚304#不銹鋼鋼板制作，外部采用微痕和無痕制作工藝，美觀大方。箱內裝有溫濕度控制器，用于阻止凝露和預調溫度，破壞產生凝露的小環境，杜絕因結霜、凝露造成的絕緣下降和短路故障。
結構特點
固定孔在箱體內部，箱體結構按戶外防水設計，適用于各種不同類型的氣候條件和運行環境。采用箱變鎖盒、不銹鋼或熱鍍鋅門軸，箱門內部裝有限位和防反彈機構，箱門的接地采用銅編織線壓接端子后與箱內接地排連接。鎖桿及鎖舌用不銹鋼材質或熱鍍鋅材質。箱體前后開門，全正面化操作。
箱內安裝的裝置、元器件排列整齊、層次分明，符合人體工學，便于接線、維護。工作接地和保護接地分開設置，安全可靠。
應用范圍和特點
應用范圍：
集中接地箱主要應用于鐵路系統牽引變電所、AT所、分區所內的集中接地裝置，提供主變壓器地、軌(架空)回流，以及并聯電容器組、所用變、動力變等設備的接地回流。
功能特點
1.本結構由鋼板彎曲焊接而成。箱內有通用的活動支架，安裝梁可以在其上固定并能做上下調整，元件安裝極為靈活。
2.箱體前后有門，可離墻安裝并能在前后同時進行維護。箱體底板開橢圓或方形電纜孔，裝護線膠圈，設有防火泥圍擋，現場施工方便。箱體下部基座和兩側開有通風孔，可用于潮濕地區安裝。
常規配置
1.銅排(配不銹鋼或熱鍍鋅螺栓)
2.電流互感器
3.插座
4.門控開關控制的LED照明燈具
5.溫、濕度控制器及除濕裝置
6.接線端子
7.微型斷路器
8.零排
9.工作接地排和保護接地排
工作環境條件
1.環境溫度：最高氣溫+60℃,最低氣溫-40℃；
2.海拔：≤4000m；
3.風速：≤34m/s,不大于700pa；
4.濕度：日相對濕度平均值不大于95%,月相對濕度平均值不大于95%；
5.防震：水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2；
6.安裝地點傾斜度：不大于3°；
7.安裝環境：周圍空氣應不受腐蝕性、可燃性氣體，水蒸氣等明顯污染，安裝地點無劇烈震動；
8.訂購本產品超出上述條件的規定時，可與本公司協商。
技術參數
1.額定電壓：380/220V
2.額定電流：500～5000(A)
3.絕緣電壓：1000V
4.額定頻率：50Hz
5.箱體防護等級：IP65
6.絕緣電阻：≥2MS
7.電流互感器次邊繞組能承受工頻1分鐘3kV的試驗電壓。
